No campo da fabricação de fios e cabos, a Máquina Torcedora de Tubos Horizontal 200/3 desempenha um papel crucial na produção de fios trançados de alta qualidade. Como fornecedor da Máquina Torçadeira Horizontal de Tubos 200/3, entendo a importância de calibrar adequadamente esta máquina para garantir seu desempenho ideal. Neste blog, irei guiá-lo através do processo de calibração da Torcedeira Horizontal de Tubos 200/3, para que você possa obter os melhores resultados em suas operações de fabricação de arame.
Compreendendo a máquina de torcer tubos horizontais 200/3
Antes de nos aprofundarmos no processo de calibração, é essencial ter um conhecimento básico da Máquina Torçadeira Horizontal de Tubos 200/3. Esta máquina foi projetada para unir vários fios em uma configuração horizontal. O “200” normalmente se refere ao diâmetro da bobina da máquina e o “3” indica o número de seções de torção. É um equipamento potente que pode lidar com diversos tipos de fios, como cobre, alumínio e fibras ópticas, dependendo das necessidades específicas da linha de produção.
Preparativos de pré-calibração
- Segurança em primeiro lugar
- Certifique-se de que a máquina esteja desligada e desconectada da alimentação elétrica antes de iniciar qualquer trabalho de calibração. Isso evita possíveis riscos elétricos.
- Use equipamento de segurança adequado, incluindo óculos de segurança, luvas e roupas de proteção para se proteger de quaisquer peças móveis ou arestas vivas durante o processo de calibração.
- Inspeção
- Faça uma inspeção visual completa da máquina. Verifique se há sinais de danos, como correias soltas, peças desgastadas ou quaisquer detritos que possam ter se acumulado dentro da máquina. Substitua quaisquer peças danificadas ou desgastadas antes de prosseguir com a calibração.
- Verifique a tensão das correias e correntes. A tensão adequada é crucial para o bom funcionamento da máquina. Use um medidor de tensão para medir a tensão e ajuste-a de acordo com as especificações do fabricante.
- Limpeza
- Limpe todas as peças funcionais da máquina, incluindo bobinas, cabeçotes de torcer e sistemas de guia. Use um pano limpo e seco ou um agente de limpeza adequado para remover poeira, sujeira ou resíduos de óleo. Uma máquina limpa funciona com mais eficiência e reduz o risco de mau funcionamento.
Etapas de calibração
1. Calibração da tensão da bobina
- A tensão das bobinas é um fator crítico para alcançar um torço uniforme. Cada bobina deve ter tensão consistente para garantir que os fios sejam trançados uniformemente.
- Comece ajustando o freio de tensão em cada bobina. Use um medidor de tensão para medir a tensão do fio à medida que ele é desenrolado da bobina. A tensão deve estar dentro da faixa especificada pelo fabricante da máquina.
- Por exemplo, se a tensão recomendada para um determinado tipo de fio estiver entre 0,5 N e 1 N, ajuste o freio até que o medidor de tensão esteja dentro desta faixa. Certifique-se de verificar a tensão de todas as bobinas para garantir a consistência.
2. Calibração de passo de encalhe
- O passo de torção refere-se à distância entre duas voltas consecutivas dos fios trançados. É um parâmetro importante que afeta as propriedades elétricas e mecânicas do produto final.
- Para calibrar o passo de torcimento, primeiro determine o passo desejado com base nas especificações do produto. Isso pode ser calculado usando a fórmula: Passo = (π × Diâmetro do tambor) / Número de rotações por unidade de comprimento.
- Ajuste a relação de velocidade do tambor de torção e das bobinas de desbobinamento. A maioria das modernas máquinas de torcer tubos horizontais 200/3 são equipadas com acionamentos de velocidade ajustável. Use o painel de controle para alterar a relação de velocidade até que o passo de torção desejado seja alcançado.
- Depois de ajustar a relação de velocidade, execute um pequeno teste e meça o passo usando um medidor de passo. Se o passo não estiver dentro da faixa de tolerância, faça ajustes adicionais até obter o passo correto.
3. Calibração de Alinhamento
- O alinhamento adequado das bobinas, cabeçotes de torção e sistemas de guia é essencial para um movimento suave do fio e um torço preciso.
- Verifique o alinhamento das bobinas em relação aos cabeçotes de torcer. Use uma régua ou uma ferramenta de alinhamento a laser para garantir que as bobinas estejam em linha reta e paralelas às cabeças de torção.
- Alinhe os sistemas de guia para garantir que os fios sejam alimentados suavemente nas cabeças de torção, sem quaisquer dobras ou torções. Certifique-se de que as guias estejam posicionadas corretamente e que os caminhos dos fios estejam livres de quaisquer obstruções.
4. Calibração do fuso de captação
- O fuso de enrolamento é responsável por enrolar os fios trançados no carretel final. A calibração do fuso de recolhimento é necessária para garantir a tensão de enrolamento e o enrolamento adequados.
- Ajuste a tensão do eixo de captação usando o mecanismo de controle de tensão. Semelhante à calibração da tensão da bobina, use um medidor de tensão para medir a tensão do fio trançado à medida que ele é enrolado no carretel. A tensão deve ser ajustada em um valor que evite que o fio fique muito solto ou muito apertado no carretel.
- Verifique o alinhamento do enrolamento para garantir que o fio esteja enrolado uniformemente no carretel. Ajuste a posição do eixo de captação e do sistema de guia, se necessário.
Verificações pós-calibração
- Teste de Função
- Depois de concluir todas as etapas de calibração, ligue a máquina e execute um teste. Observe atentamente o funcionamento da máquina. Verifique se há ruídos, vibrações ou irregularidades anormais no processo de torcimento.
- Inspecione a qualidade do fio trançado. Verifique se há fios soltos, irregulares ou quebras. Se algum problema for encontrado, volte e verifique novamente as configurações de calibração.
- Verificações dimensionais
- Meça o diâmetro e o passo do fio trançado usando ferramentas de medição apropriadas, como um micrômetro e um medidor de passo. Compare os valores medidos com as dimensões especificadas do produto. Se houver algum desvio, faça ajustes adicionais nas configurações de calibração.
A importância da calibração
A calibração adequada da máquina de torcer tubos horizontais 200/3 é de extrema importância. Garante a produção de fios trançados de alta qualidade que atendem aos rígidos padrões da indústria de fios e cabos. As máquinas calibradas também operam com mais eficiência, reduzindo o consumo de energia e minimizando o tempo de inatividade devido a mau funcionamento ou problemas de qualidade.
Produtos Relacionados

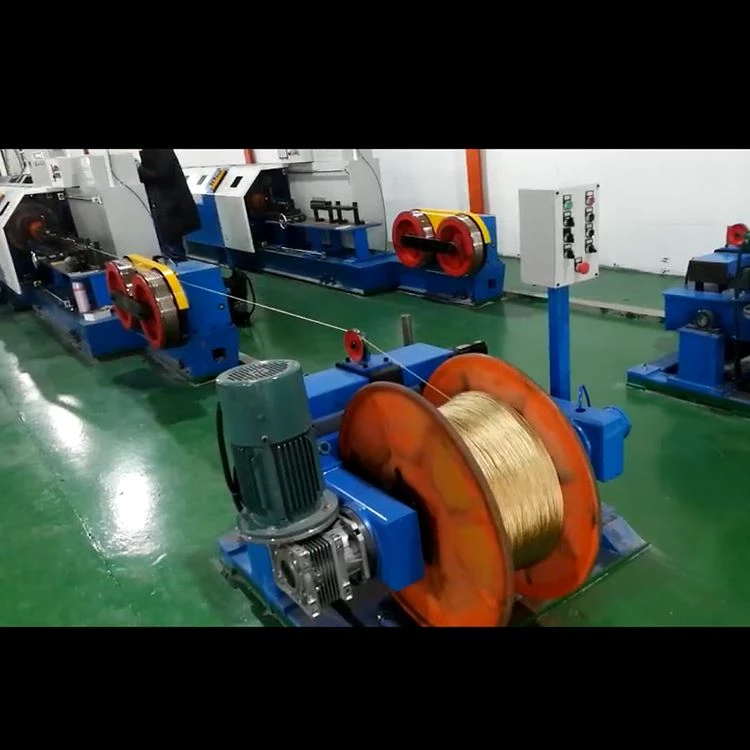

Se você estiver procurando outros tipos de máquinas de torcer tubos horizontais, também oferecemosMáquina de torcer tubos horizontais 200/6, oMáquina de torcer tubos horizontais 250/6, e oMáquina de torcer tubos horizontais 165/6. Essas máquinas são adequadas para diferentes requisitos de produção e podem fornecer mais opções para atender às suas necessidades específicas.
Contato para Compra e Negociação
Calibrar corretamente sua máquina de torcer tubos horizontais 200/3 é uma habilidade que pode melhorar significativamente a eficiência da produção e a qualidade do produto. Se você estiver interessado em adquirir uma nova máquina de torcer tubos horizontais 200/3 ou precisar de suporte técnico adicional, não hesite em entrar em contato conosco. Estamos aqui para fornecer as melhores soluções para seus processos de fabricação de fios e cabos.
