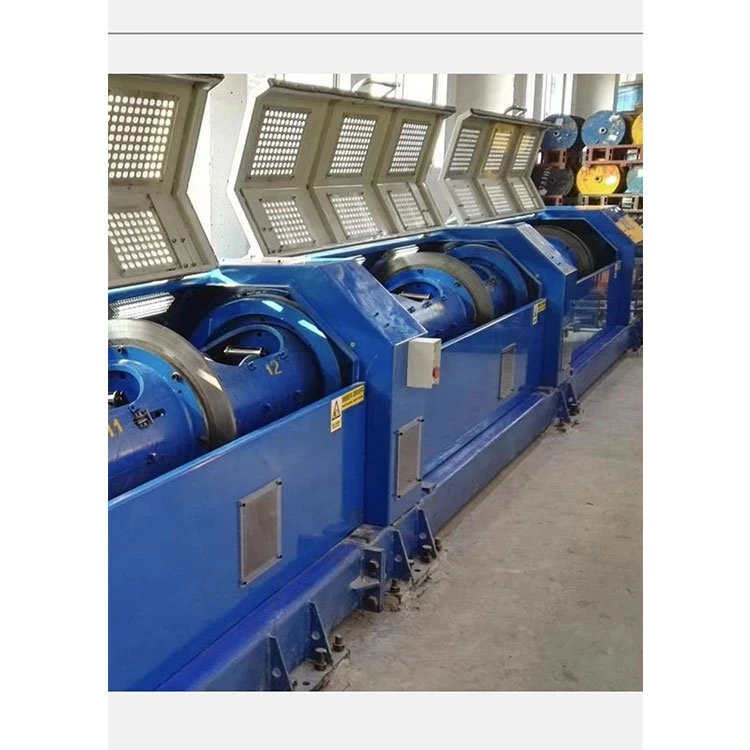

Máquina de torcer tubos horizontais 200/12

O número de série

Nome do equipamento adquirido

Dimensão total

modelo

O número de

O peso do

1

Twister de tubo de alta velocidade

Largura 1000* altura 1300* comprimento 13000

12/200

5500KG

Composição do equipamento

1, o equipamento é composto de Linha Central, barril, formando, tração, linha retrátil, parte de controle elétrico;

Projeto

O número de série

Estrutura do equipamento

Requisitos de função e parâmetros do dispositivo

Nota

A base deste trabalho pode e ginseng
O número

1

Diâmetro do fio antes de torcer (mm)

0.3 ~ 0.70

2

Diâmetro após torção (mm)

1.2 ~ 4

3

Faixa de torção (mm)

1-80

4

Velocidade do equipamento (RPM)

Velocidade máxima 1800 RPM, velocidade de trabalho 1600 RPM, ajuste de velocidade do equipamento pode ser definido por senha (controle de função PLC)

5

Direção de operação do equipamento

De frente para o dispositivo, o fio está do lado direito

6

Direção de torção do sistema

S/Z

7

Modo de rosqueamento do tubo

O rosqueamento

8

Faixa de grau de resistência do fio de aço (Mpa)

600 ~ 2800

9

Pare quando o comprimento do medidor pré-projetado for atingido

O medidor de medição adota a parada automática do PLC para medir o medidor, precisão do medidor menor ou igual a 1,5 por cento.

10

O equipamento deve parar automaticamente quando a linha quebrada for detectada na área do corpo do cilindro e da matriz de pressão

O equipamento possui dispositivo de alarme de parada de desconexão.

11

A iluminação LED é instalada dentro da tampa de segurança

Para lâmpadas e lanternas à prova de choque, proteção de segurança deve ser fornecida na superfície para evitar colisão de outros objetos e fios de aço

12

escudo

Cada roda I corresponde a uma janela de observação. A janela visível é feita de vidro temperado e a tampa de segurança é aberta e baixada de forma flexível com tubo de aço sem costura. A máquina pode ser parada imediatamente se for aberta Menor ou igual a 150mm. Quando a tampa de segurança está aberta e não travada, a plataforma só pode ser movida, mas não pode ser iniciada normalmente. O ruído máximo é 82dB testado a uma distância de 1000mm da capa protetora

Disponha o fio central

O tipo de alimentação

não rotativo

Eu sistema de elevação de rodas

Existem tipo de eixo, linha de tensão constante mecânica de suporte de rolamento.

O sistema de amortecimento

Use o ajuste especial do parafuso da mola da corda resistente ao desgaste

Faixa de diâmetro da roda I de liberação (mm)

200 (de acordo com os requisitos da roda I do demandante)

Dentro do cilindro, a roda de trabalho estabelece a linha

13

Eu sistema de elevação de rodas

Há tipo de eixo, linha de tensão constante mecânica de suporte de rolamento, flutuação de tensão é inferior a 3N, faixa de tensão 20-60N.

14

O sistema de amortecimento

Use o ajuste especial do parafuso da mola da corda resistente ao desgaste

15

Faixa de diâmetro da roda I de liberação (mm)

200 (de acordo com os requisitos da roda I do demandante)

Parte do cilindro

16

O número de rodas I em cada cilindro

3 *4 nós =12

17

Tipo de sistema de arame no cilindro

Instale a roda guia em cada curva para passar a linha e certifique-se de que o fio de aço não escorregue ao colocar a linha.

18

Diâmetro interno do bocal de carboneto de tungstênio para roteamento de fio externo

O bocal de rosqueamento é feito de material YG8 de liga dura com um diâmetro interno de 6 mm. É fixado por aperto de parafuso e cola para garantir uma fixação confiável.

19

Ângulo de saída de fio da bandeja de fio

O ângulo máximo do bocal de arame no centro da placa de flores para o bocal de arame na parede do barril não deve exceder 30 graus. O ângulo máximo das duas linhas quebradas da saída do fio do primeiro barril até a entrada do fio do último barril não deve exceder 25 graus. O ângulo máximo das linhas quebradas do bocal de saída de fio do segundo barril para a saída de fio do disco de separação não deve exceder 25 graus. A matriz de liga especial deve ser instalada na saída ou dobra para garantir que o fio de aço não escorregue da matriz de liga.

20

Rolamento de suporte do cilindro

Grande rolamento

Marca NSK

21

Suporte do cilindro para lubrificação de rolamentos grandes

Lubrificado com graxa, cada rolamento é instalado no assento do rolamento, temperatura de operação menor ou igual a 75 graus

22

Estrutura do assento do rolamento

Ferro dúctil.(QT - 400)

23

Espessura da parede (mm)

Não inferior a 11 mm

24

Sistema dinâmico do sistema de cilindros

Parada e parada de emergência são diferenciadas. A parada normal deve ser interrompida após a desaceleração, o que pode ser alcançado pela frenagem por consumo de energia e outros métodos. O tempo normal de frenagem de parada é inferior a 20 segundos e a parada de emergência deve ser concluída em 10 segundos. As pastilhas de freio são facilmente substituídas após o desgaste.

25

Trava I-wheel da estrutura da bandeja de arame

A estrutura da bandeja de arame é equipada com rolamento de eixo para suportar a disposição vertical constante da tensão e o dispositivo de ajuste automático da tensão para garantir que cada fio de aço e cordão sejam dispostos uniformemente. Ajuste do parafuso de tensão de amortecimento para operação com a mão direita. Cada bandeja de arame pode atender às necessidades de produção de ø 200 I-roda.

26

Modo de rolamento de roda I

Fiação de suporte horizontal

27

Eu roda amortecimento na bandeja de arame

Ajuste automático do dispositivo de tensão do fio, certifique-se de que cada fio de aço, linha uniforme de fio. Eu roda na linha, cinto de amortecimento instalado uma mola, ajuste do parafuso de tensão de amortecimento para a operação da mão direita.

28

Dispositivo de detecção de linha quebrada

Alarme de linha de ruptura, controle de programa PLC.

29

Projeto de cilindro paralelo

O corpo do barril é uma linha de rosqueamento externo, certifique-se de que o fio de aço da saída do corpo do barril até a boca de fechamento da matriz de prensa seja uniforme e não haja fenômeno de flexão transversal e o ângulo de dobra máximo entre a boca de saída do corpo do barril e a boca de saída da placa de arame não deve exceder 25 graus.

30

A base de acolhimento

Seção de aço mais aço mais concreto

31

Caixa de acionamento do fuso

Acionamento sem fuso

Na área da forma O domínio

32

Distribuição de furos da bandeja de arame

Conjunto de 12 furos. Cada conjunto de bico de fio é feito de material YG6X de liga dura com diâmetro interno de 6 mm e fixado por cola para garantir uma fixação confiável.

33

Aparelho de pré-deformação

A instalação da baioneta é reservada e personalizada de acordo com as especificações da estrutura do produto

34

Ângulo de fechamento da matriz de prensagem

25 graus ou menos

35

Estrutura de suporte de matriz de linha de prensa

A mola de pressão ajusta a pressão

36

Pressionando o tamanho da matriz

80*50*(25 mais 25) COMPRIMENTO * largura * altura (altura: tamanho 50 após duas peças serem fechadas)

Pode ser personalizado

37

Base do molde móvel

A estrutura de matriz de prensagem de linha adota trilho de guia de ranhura de cauda de andorinha para ajustar e mover com flexibilidade

38

Depois do deformador

Personalize de acordo com as especificações da estrutura do produto

Segurando a roda de chumbo

39

tração

Sincronização de controle elétrico

40

Diâmetro da roda de tração mm

318 * 2 ￠

41

Tipo de sulco/plano de roda de tração

U groove

42

Sistema de suporte da roda de tração

Suporte de rolamento

43

Número de ranhuras/diâmetro da ranhura

Artigo 8 a 9 / R3mm

44

Dureza da ranhura

Material da roda de tração GCr15, dureza maior ou igual a HRC58-60o

45

A realização da transformação da distância de torção

Velocidade infinitamente variável do PLC

46

O aparelho medidor

Uma extremidade da roda de tração está perto do medidor de interruptor

47

Dispositivo medidor eletrônico

Medidor eletrônico PLC, exibição na tela de exibição

48

Caminho de carro

Rodas de tração simples ativa e dupla

Linha de linha fechada

49

Cabo de fita

Controle de servo motor

50

Modo de movimentação de linha

Linha de fuso de esferas, inversão de controle PLC

51

Roda de regulagem vertical/horizontal

O rolo tem ranhura R, rolamento de aço

52

Suporte de linha fechada

A i-wheel de recepção adota o tipo superior pneumático mecânico

53

Tensão de absorção

Retração de tensão constante da embreagem de pó magnético.

54

Diâmetro do tamanho da roda I receptora (mm)

Cliente para fornecer

Unidade dinâmica Departamento de sistema / controle de eletricidade

55

transmissão

Não há

56

O condutor anfitrião

O motor aciona o cilindro para girar

57

Motor principal

Motor de frequência variável (15KW)

58

tração

Servomotor

59

Motor de recolhimento

Motor de conversão de frequência

60

Controle de velocidade do motor principal

O inversor

61

Controle elétrico completo da máquina

Controle de programa PLC

62

exibição

Tela sensível ao toque
